在上篇文章中，简单介绍了万测复材试验系统里的设备与控制器，本期将重点介绍TestPilot试验软件、视觉测量系统、WSG型应变仪、自夹持引伸计以及环境附件。

一、TestPilot试验软件

       万测自主研发的TestPilot复合材料测试软件，具有灵活的自定义试验功能，可根据测试需要编辑不同的试验方案，以满足各种不同的力学性能测试需求。

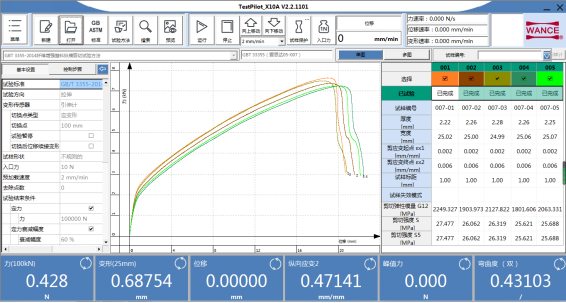

TestPilot软件界面预览

      整个试验界面具有以下特点：

      1、人机界面友好，功能强大；

      2、支持横、纵向显示随意切换；

      3、支持自定义界面布局，软件自动记忆布局设置；

      4、支持任意缩放、平移、遍历等操作；

      5、支持脱机模拟，重现试验全过程；

      6、支持海量试验标准，满足各行各业试验需求。

弯曲度曲线

二、视觉测量系统

       视觉测量系统是针对材料力学测试中应变测量开发的一款非接触式测量系统，采用国际先进的数字图像相关技术，通过对材料表面特征实时跟踪来进行应变测量。

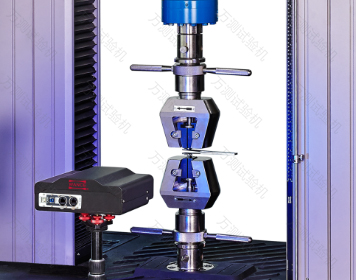

 视觉测量系统（DCB裂纹扩展试验）

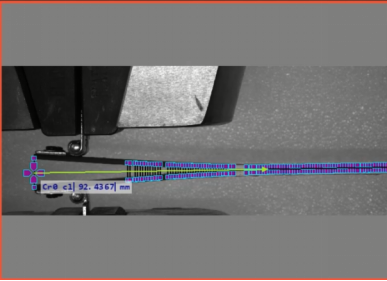

实时裂纹监测

     优势所在：

     1、不对被测试样施加任何外力，避免接触式测量对试验结果产生影响；

     2、可测量整个试验过程中试样的变形，解决了传统接触式引伸计因试样破断影响引伸计寿命的问题；

     3、试验前无须对纹理清晰的试样表面做任何标记，装夹好试样即可开始测试，系统可根据设定的标距自动识别并跟踪；

     4、在视野范围内可任意设定试样标距；

     5、可用于环境箱、高温炉内试样的变形测量；

     6、* 配置D/A模块，可实现全程应变速率闭环控制；

     7、* 具有横、纵向多点同时测量功能。

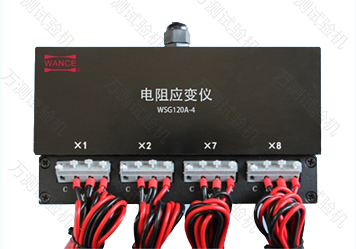

三、WSG型应变仪

       在复合材料力学性能测试中，经常会用到电阻式应变片来测量应变。使用时将其牢固粘贴在试样的测点上，试样受力后测点发生变形，应变片的敏感栅也随之变形而使其电阻发生变化。应变仪测得其电阻变化，并转换为测点的应变值。

       WSG型应变仪为万测自主研制，应变信号可直接接入万测控制器，从而实现真实的实时应变控。

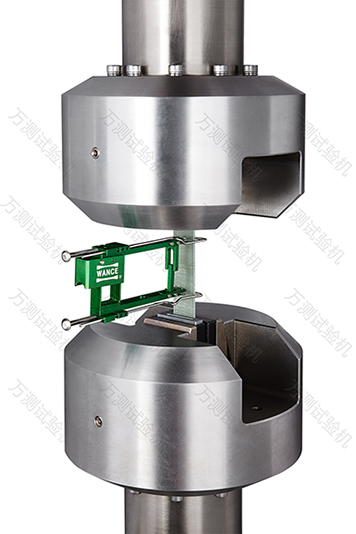

四、自夹持引伸计

       万测自主研制轴向引伸计，主要用于测量复材、金属、塑料等材料的轴向变形。

       激励电压：DC 5V~10V，推荐DC 5V。

       灵敏度：标称值1~3mV/V（根据具体型号而定）。

       准确度等级：0.5级。

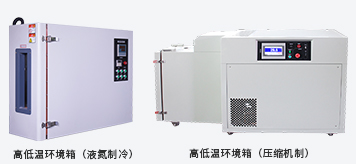

五、环境附件

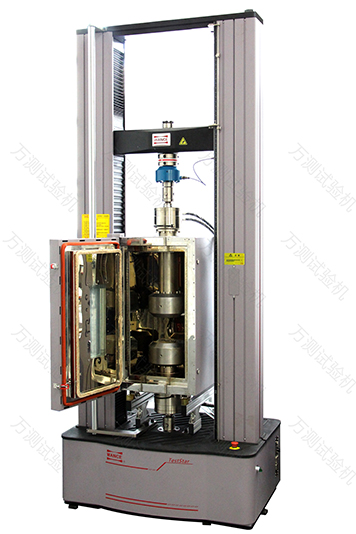

       复合材料广泛应用于各种环境中，其力学性能测试须在相应模拟环境下进行。配置有全温液压夹具和环境箱的电子万能试验机可满足上述测试要求。

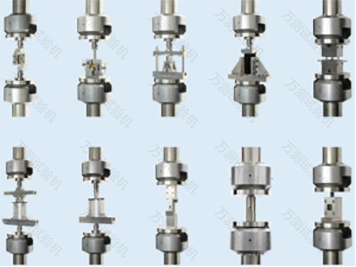

        全温液压夹具既可通过钳口夹持试样来完成拉伸试验，也可在其端面上直接安装不同夹具来完成其他试验。
