设备概述：
万测该设备是对金属材料在动负荷下抗冲击性能进行检测的仪器，能连续大量地做金属冲击试验，采用全自动化控制，控制系统采用进口可编程控制器（PLC），通过微机软件程序控制取摆、冲击试验的全过程。本机配备了铝合金防护罩，为用户的安全操作提供了条件。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
试验标准：
GB/T 3808 《摆锤式冲击试验机的检验》
GB/T 229 《金属材料 夏比摆锤冲击试验方法》
JJG 145 《摆锤式冲击试验机》
ASTM E23 《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
ISO 148 《Metallic materials — Charpy pendulum impact test 》
技术参数
型号 | PIT752H-2 | PIT452H-3 | PIT452H-4 | ||
最大冲击能量（J） | 750 | ||||
选配简支梁摆（J） | 300，450，600，750 | ||||
角度最小分辨率（°） | 0.025 | ||||
摆轴中心至试样距离（mm） | 750 | ||||
空击吸收功 | ≤0.4% | ||||
冲击速度（m/s） | 5.24 | ||||
摆锤预仰角（°） | 30～150连续可设定 | ||||
冲击刀刃 | 圆弧半径（mm） | 2或8 | |||
| 夹角（°） | 30 | ||||
厚度（mm） | 16 | ||||
试样规格 | 夏比试样（mm） | 55×10×10；55×10×7.5；55×10×5；55×10×2.5 | |||
最大冲击载荷(kN) | 无 | 40 | |||
冲击力值传感器静态线性误差 | 无 | 满量程±1%（10%～50%FS） 逐点±2%（50%～100%FS） | |||
A/D转换器（bits） | 无 | 16 | |||
采样频率(MHz) | 无 | 2 | |||
响应频率(kHz) | 无 | 500 | |||
仪器化测量能量与刻度盘能量误差（J） | 无 | ±5 | |||
主机外形尺寸（mm） | 2200×800×2150 | ||||
主机电源 | AC 220V±10% 50Hz 1.5kW | ||||
主机净重（kg） | 1300 | ||||
注：型号中-2表示液晶式；-3表示微机式；-4表示仪器化式

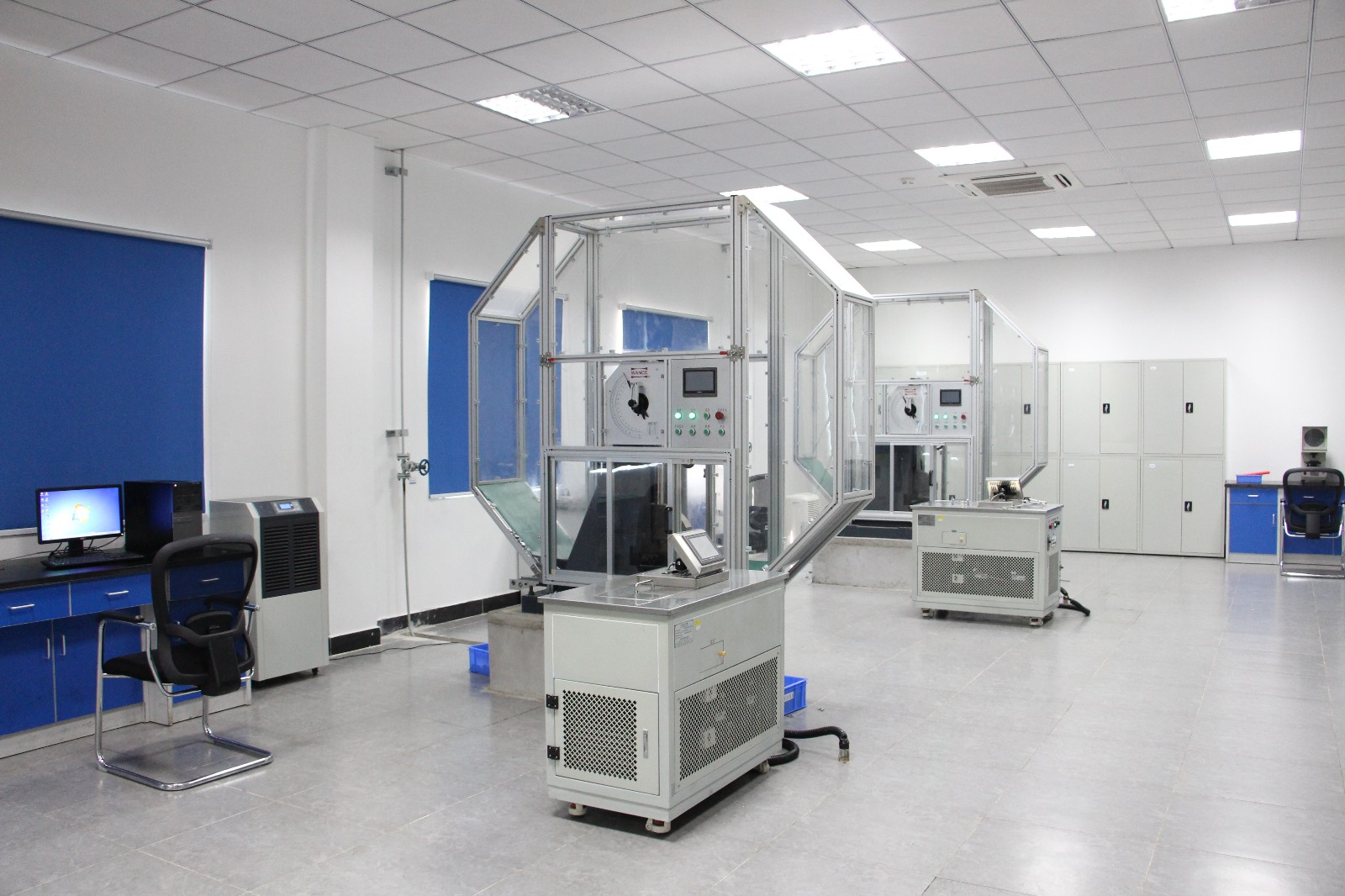

该系列机属材料在动负荷下抗冲击性能进行检测的仪器，能连续大量地做金属冲击试验，是金属材料生产厂家、质检部门、科研单位不可缺少的测试仪器。宝钢湛江集团使用了万测的该试验机。
