ETM系列 D型门式微机控制电子万能试验机(50~600kN)

设备概述:

   此系列大门式微机控制电子万能试验机是电子技术与机械传动相结合的新型材料试验机,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。它能够使十字接头精确对齐,减少测量数据的差异,产生良好的整体精度。它具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和控制有较高的精度和灵敏度,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。

    该系列机型主要适用于试验负荷低于600kN的金属材料试验,具有多种可选的机型结构,如下空间机型、上拉下压双空间机型、上压下拉双空间机型等,可增配环境箱、高温炉做环境试验。


相关标准:

(1)试验机标准:电子万能试验机GB/T 16491-2008

(2)满足的试验方法标准:GB/T 228.1-2010、GB/T 1040-2006、GB/T 1041-2008。


参数:

 型号


ETM504D/ETM205D/ETM505D/ETM105D/ETM305D/ETM605D

最大试验力(kN)


50   200   500  100    300   600


试验机级别

0.5级/ 1级

试验力测量范围

0.4%~100%FS / 0.2%~100%FS

试验力示值相对误差

±0.5%以内 / ±1%以内

试验力分辨力

1/500000FS

横梁位移示值相对误差

±0.50%以内

位移分辨力

0.025μm     0.014μm      0.014μm

横梁移位速度( mm/min )

0~500       0~250        0~250

横梁速度相对误差

设定值的±0.5%以内 / 设定值的±1%以内

有效试验宽度(mm )

600          650        700

横梁最大行程(无夹具)mm(标准机型)

1150         1200        1000

宽度(mm)

1145         1210        1540

深度(mm)

765          770        1200

高度(mm)

2340         2600         3000

电源

380V±10%,1.5kW 380V±10%,5kW  380V±10%,6kW

主机重量(kg)

1200        1500        2500

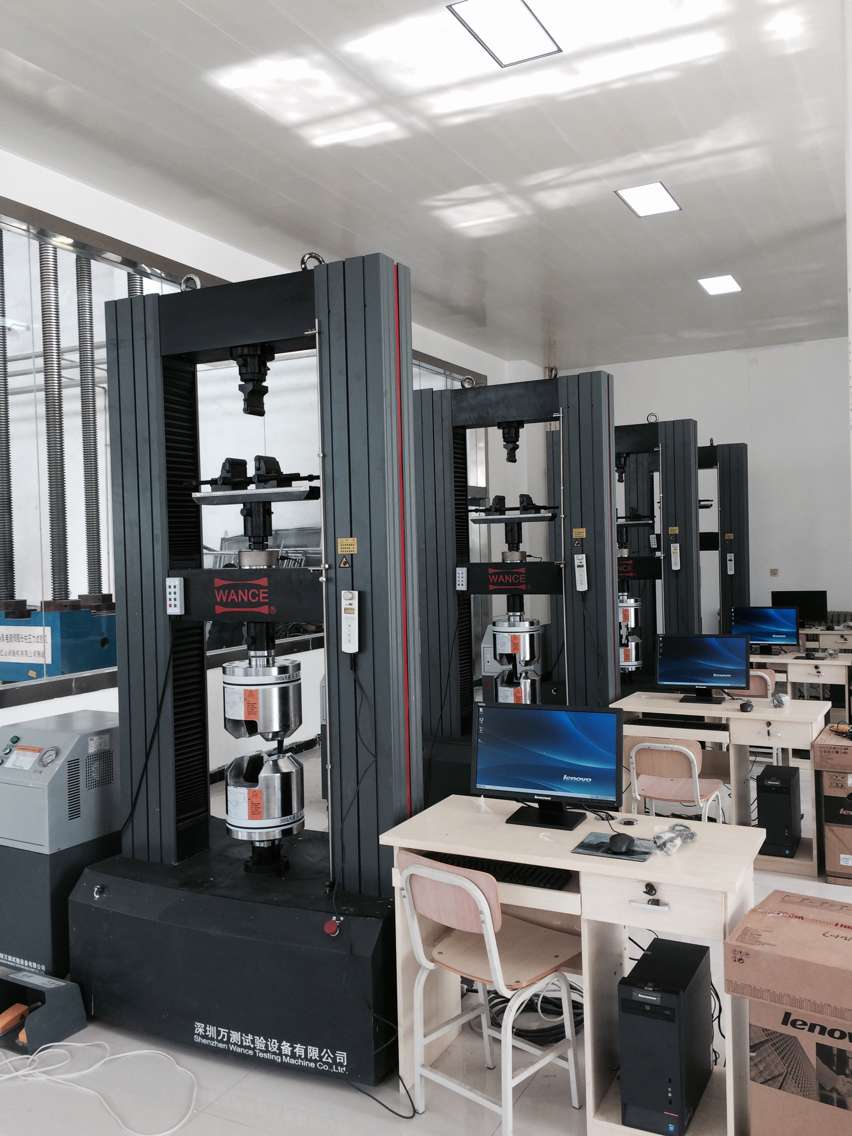

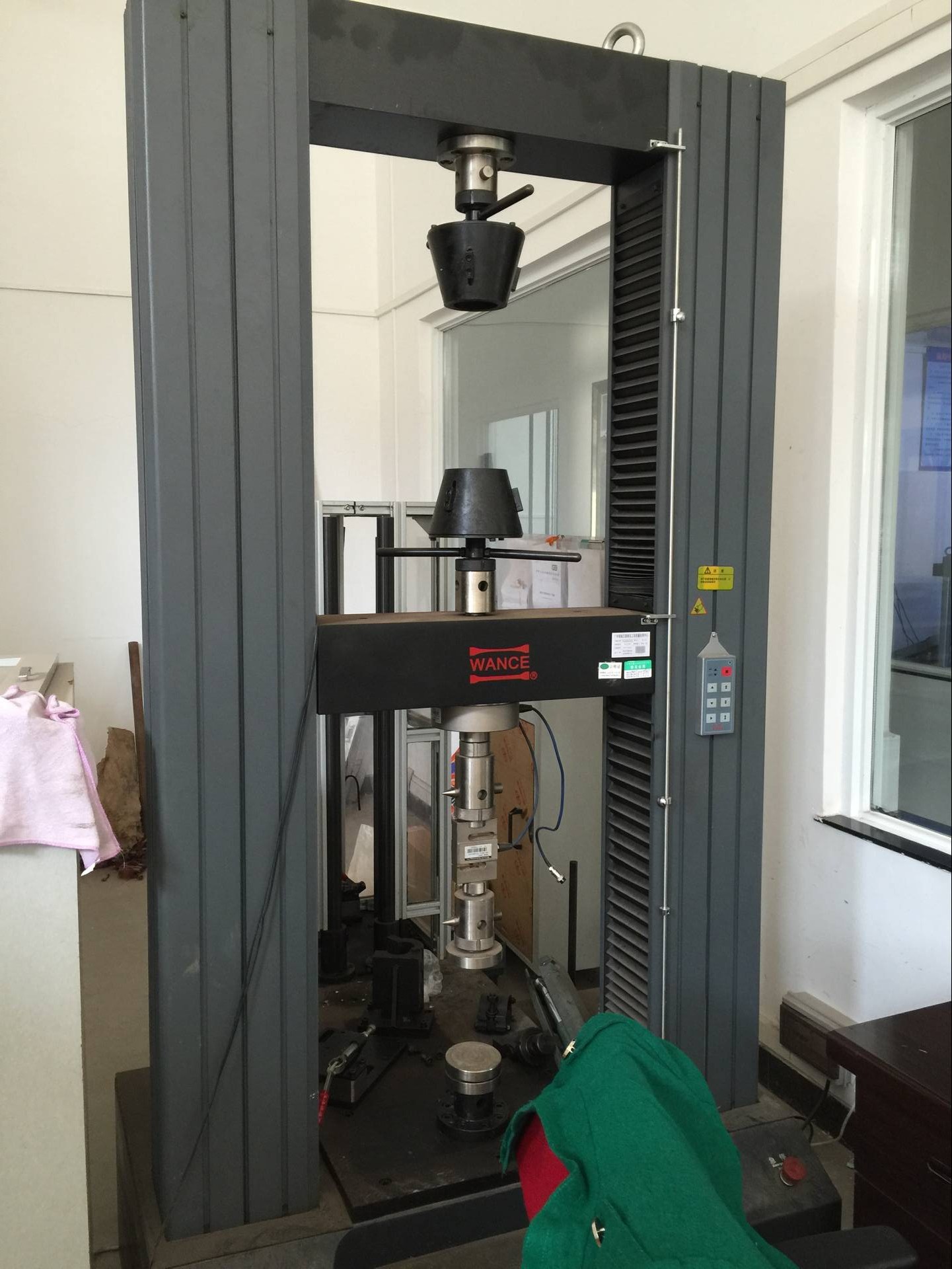

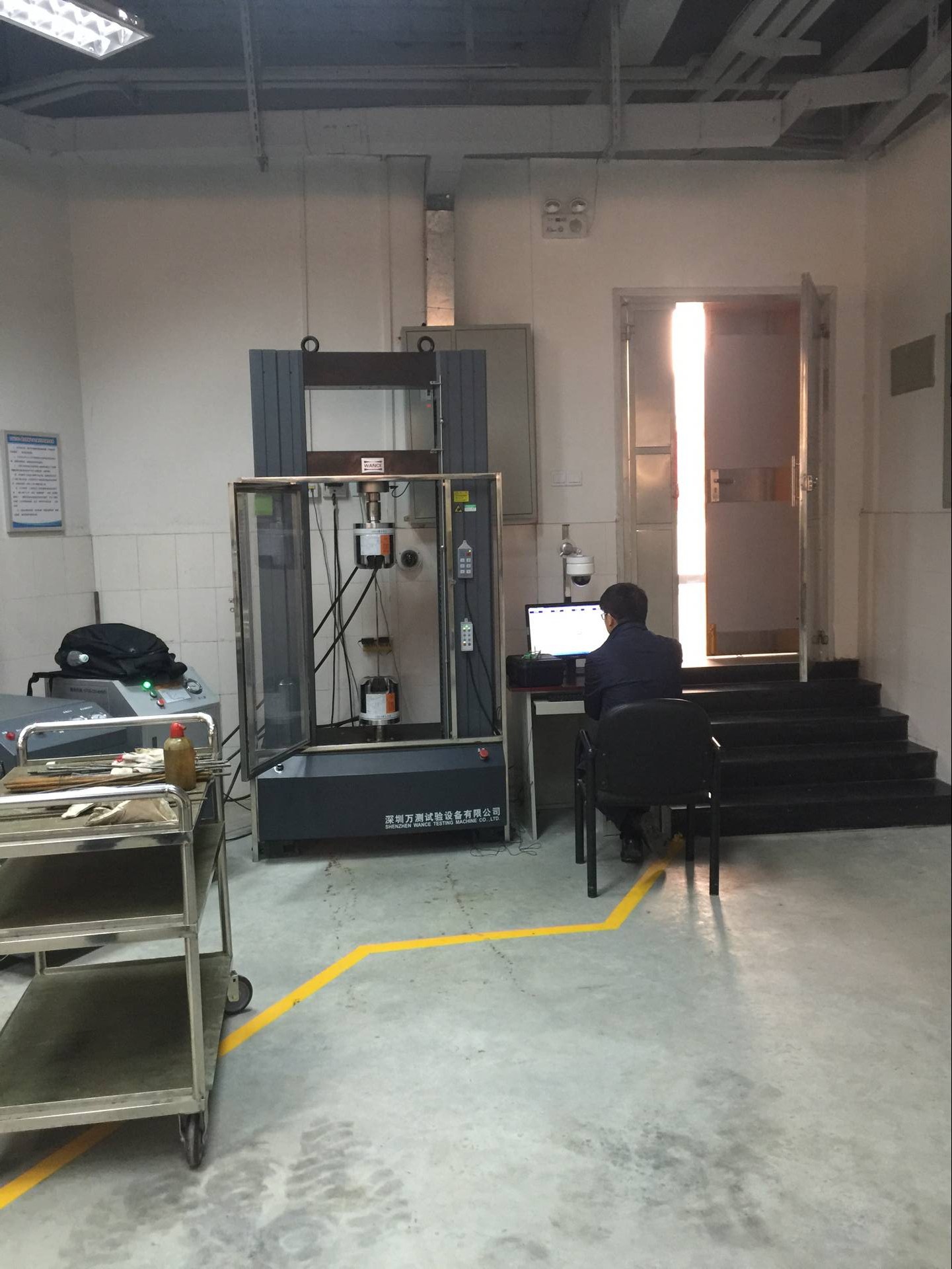

   该设备适用于塑料、金属、汽车工业、纺织品、建筑材料、食品包装、复合材料拉压弯、剥离剪切试验,宝钢湛江集团、广州增城正源建设工程质量检测中心、青海大学力学实验室等都使用了万测的该设备。
