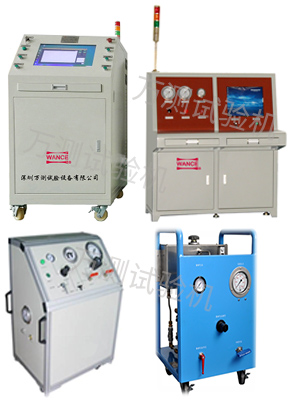

PCM508 液压动力单元


设备概述

      气动液压动力单元是集压力液箱、卸荷阀、顺序阀、手动控制阀、气液增压泵、压力表和气源开关为一体的动力系统。系统压力最高可以达到500 MPa,可以自动进行低压大流量和高压小流量运行,整个单元容易实现半自动或全自动操作,适用给管路、压力容器、设备机器等提供压力测试,也可以在危险区域输送流体和作为液压设备的动力等。设备广泛应用于航空航天、电池新能源、生产工厂、质量检验所、科研院校、检测部门等单位工艺生产和研究科研。


功能特点

1、 设备主要使用压缩空气为动力源,以气动气体增压泵作为压力源,驱动气源压力与输出液体压力成正比。

2、 通过对驱动气源压力的调整,可以对输出压力进行无级调节。当气压力与输出力平衡时,气动增压泵自动停止动作,输出压力也稳定在设定的压力上。

3、 如果有泄露导致系统压力下降,气动增压泵自动启动工作,进行压力补偿。通过控制气源的进气量,可以控制泵的动作频率,从而控制系统的输出流量。

4、 整套系统具有体积小、重量轻、操作简单、安全可靠、适用范围广、输出压力可调、操作简单、维修方便等特点。


技术指标

技术项目

参数指标

设备型号

PCM508万测液压动力单元

产品试件

航空管、高压管、压力容器、新能源电池、设备压力源等

试验压力

0.5 ~500MPa任意设定

压力测量精度

±0. 5%FS

压力控制精度

±2%FS

保压时间

任意设定

试验介质

高压油、蒸馏水


设备广泛应用于航空航天、电池新能源、生产工厂、质量检验所、科研院校、检测部门等单位工艺生产和研究科研。
