设备概述：

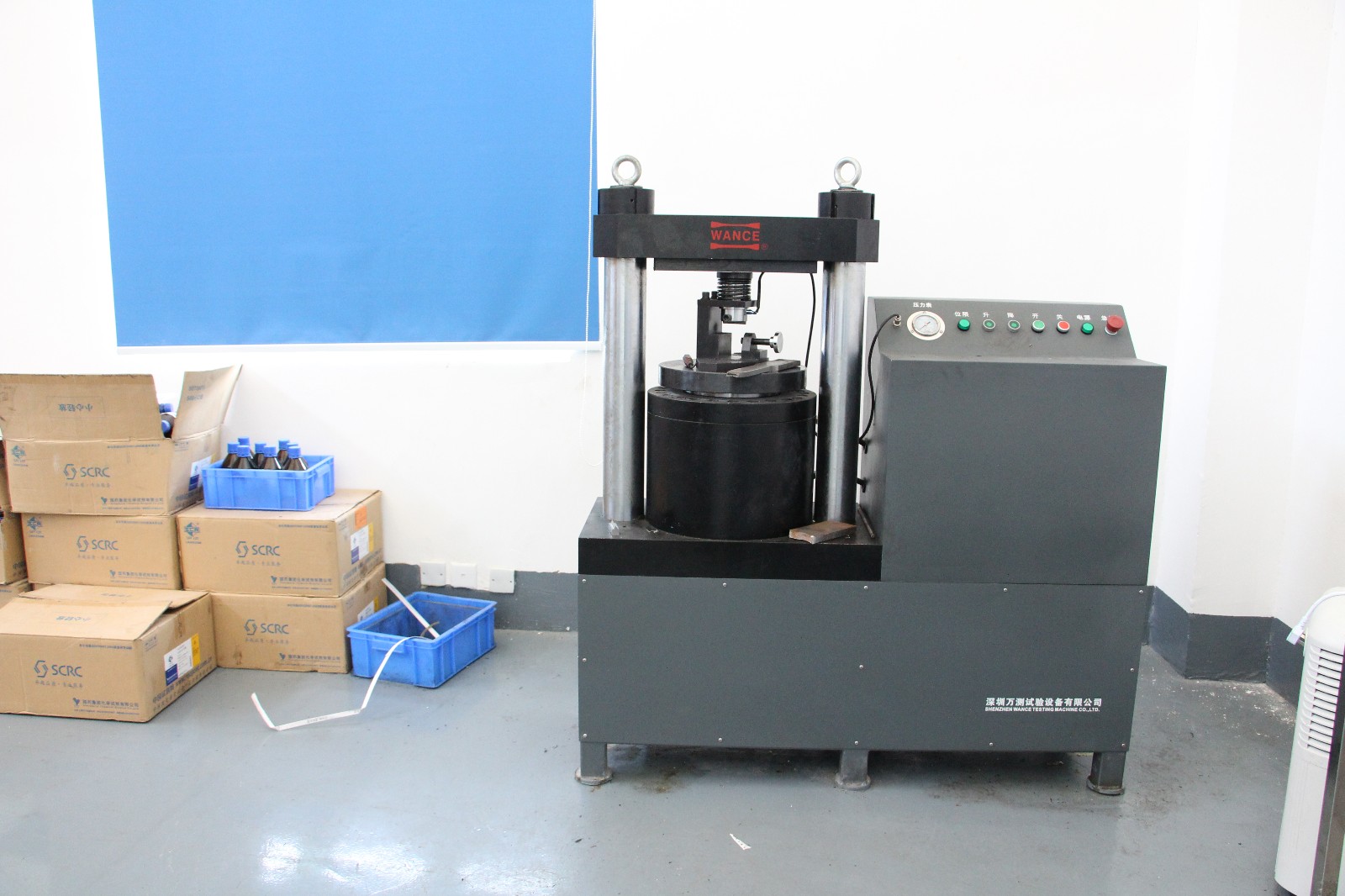

万测金属落锤缺口压制机是落锤撕裂试验机的附属专用设备，根据相应标准压制DWTT落锤撕裂试样缺口。
采用液压传动、电动控制，用电磁换向阀控制油缸升降。配有行程开关，当压制缺口达到规定深度时可以自动停机，不会出现手动阀控制时易过冲造成试样及试验机损坏的情况。压刀采用优质W18Cr4V刀具合金材料，不易磨损，使用寿命高。同时该机还可以用来压平管线钢试样。设备稳定可靠，操作方便，制样效率高，是落锤撕裂试验机最佳配套设备。
相关标准：
(1)GB/T 8363 《铁素体钢落锤撕裂试验方法》
(2)GB 1814-79 《钢材断口检验方法》
(3)API RP*5L3-96Conducting Drop-Weight Tear Tests on Line Pipe
(4)ASTM E 436-03 Standard Test Method for Drop-Weight Tear Tests of Ferritic Steels
技术参数：
规格型号 | NSM401C |
最大压力（kN） | 1000 |
试样尺寸（mm） | （305±5）×（76.2±1.5）×（3～40） |
缺口类型 | V型缺口，深5mm，角度45º±2 º，圆弧半径r=0.025mm |
油缸行程（mm） | 120 |
立柱间距（mm） | 410 |
立柱直径（mm） | Φ100 |
压缩空间高度（mm） | 230 |
加载方式 | 液压加载 |
液压系统最大压力（MPa） | 16 |
液压油量（L） | 约38 |
液压油牌号 | L-HM46液压油或性能相当的（用户自备） |
电源 | 三相五线制 380VAC±10%，50Hz，2kW |
外形尺寸（mm） | 1300×420×1460 |
主机重量（kg） | 约400 |
该产品是落锤撕裂试验机的附属专用设备，根据相应标准压制DWTT落锤撕裂试样。宝钢湛江集团使用了万测的该设备。
