TPH系列TestPilot领秀300kN双空间电液伺服万能试验机

设备概述:

      TPH系列TestPilot领秀双空间电液伺服试验系统可对不同形状和尺寸的金属试样进行精准、可靠的拉伸和压缩试验。试验系统采用可靠的伺服控制液压动作系统和高速采集、数字闭环控制器,从100kN到3000kN可实现力控、位移或应变控制的试验。

      领秀系列试验系统主机采用高强度六柱负荷框架结构,由结构紧凑且符合人体工学的集成操作平台支撑。易于操作的Test pilot软件,丰富且不断增加的试验方法标准库以及各样的附件使得本系统在整个高强度金属和建筑材料范围内得以广泛的应用,包括:金属板材、金属棒材、紧固件、管道和管型材料、螺纹钢、焊接件、钢丝绳、钢绞线、结构部件、岩石和混凝土、铺砌路面砖等。



满足标准:

GB/T 228《金属拉伸试验方法标准》

GB/T 16825《拉力试验机的检验》

GB/T 7314《金属压缩试验方法》

ISO 7500-1《静态单轴向试验机的验证》


主要特性:

·高刚度六立柱负荷框架配置;

·采用电机拖动蜗轮蜗杆机构实现下横梁的升降;

·可靠的伺服控制液压作动系统;

·高分辨率、数字闭环控制器;

·方便的试验设置和手控盒;

·多功能、易于操作的Test pilot软件,配备丰富且不断增加的试验方法标准库(ASTM、ISO、DIN、EN、BS等);

·全套备选夹具、附件、环境系统和引伸计;

·紧凑且符合人体工程学的集成操作平台;

·下空间压缩,上拉下压(弯)空间结构;

·无级加载;

·快退功能,以提高工作效率;

·横梁位移限位保护、力过载保护、过热保护、电压过载保护等;

·一体化的测控系统操作方便。


技术参数:

型号               TPH305A

最大试验力         300kN

试验空间            双空间

试验机等级          0.5级

活塞行程           150mm

活塞上升移动最大速度     180mm/min

横梁速度            280mm/min

最大拉伸空间(可根据需要加高)620mm

最大压缩空间          480mm

圆形试样直径          ɸ10-32mm

扁平试样厚度           2-25mm

压缩夹具             150×150mm

主机外形尺寸(高×宽×深)930×610×2040

主机重量                1500kg

油源尺寸(高×宽×深)   800×700×1750

功率                       3kg

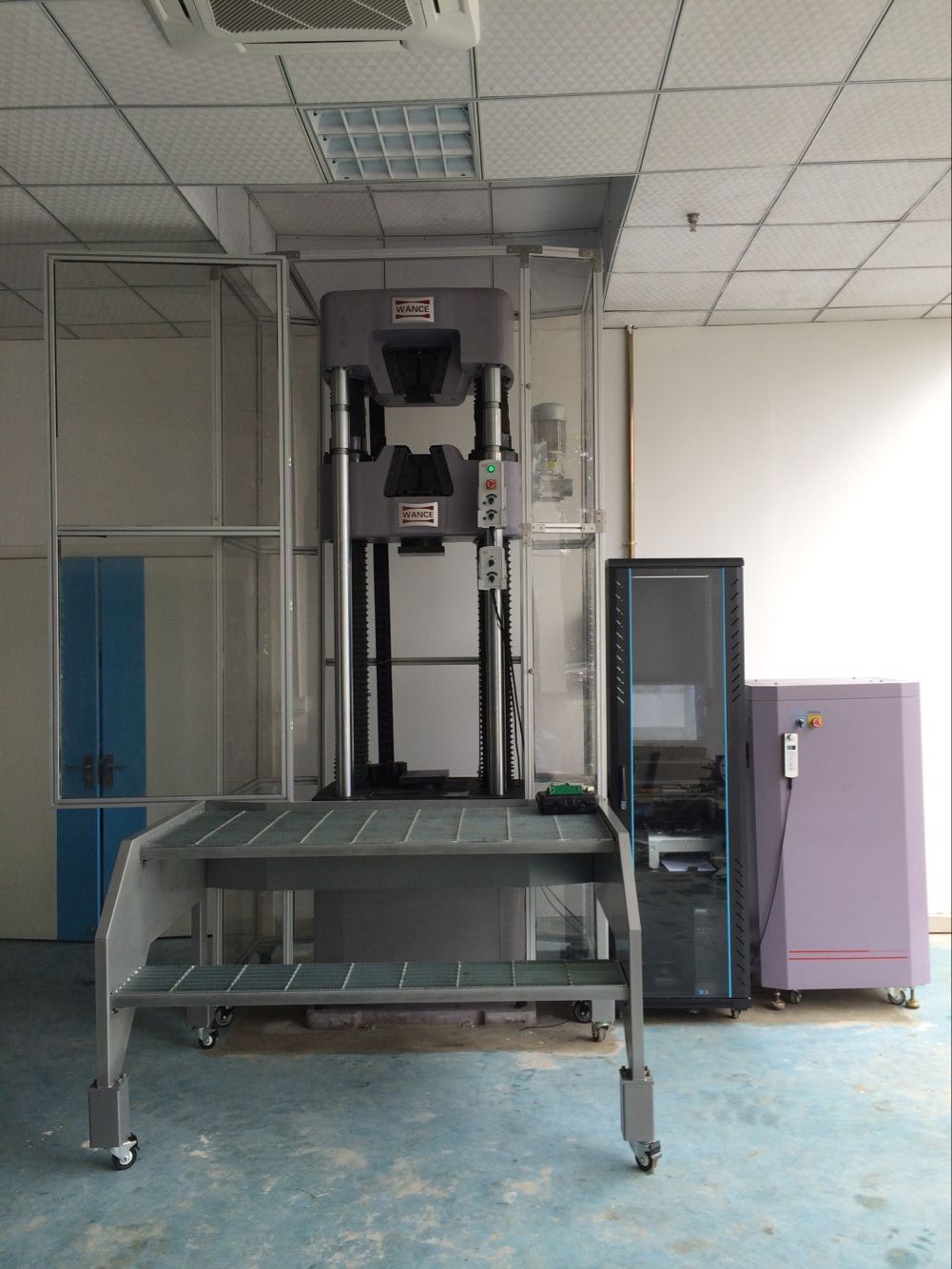

   该系列试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。四川省产品质量监督检验检测院用了万测的该试验机。
