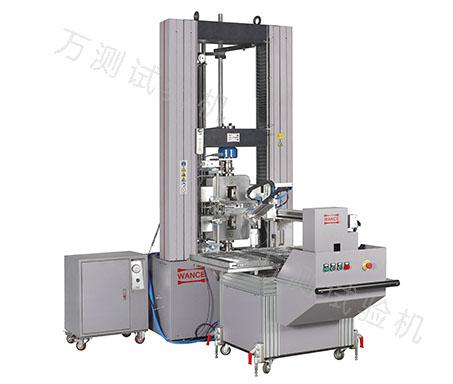

100kN微机控制全自动电子拉伸试验机

设备概述:

   100kN全自动拉伸试验机,由微机控制电子拉伸试验机主机、液压平推对夹夹具、液压站、全自动引伸计、横截面测量装置、上料机械手、下料机械手、试样托盘、控制系统、电脑及软件等组成,可实现取样、自动横截面测量、自动装样、自动试验、自动卸样、试验数据处理、试验结果显示、保存和上传等功能为一体的全自动试验机装备。

   本系统主要用于对批量的相同或不同规格金属薄板试样的拉伸试验,能自动测定n、r值等力学拉伸性能数据,能够自动计算和显示各个特征点或用户指定点的真实应力、应变值。是钢铁企业、各行业质检中心、科研院所、大专院校、商检仲裁、技术监督等部门对批量的金属薄板试样进行拉伸试验的理想检测设备。


主要功能:

  • 主机采用结构紧凑、高刚性的双柱负荷框架配置;

  • 精密预载荷滚珠丝杠副;自润滑线性导向装置确保横梁运动高线性;

  • 免维护的世界一流交流伺服电机和伺服器;

  • TEDS自识别功能的Interface传感器;

  • 高分辨率、数字闭环控制器;方便的试验设置和手持器;

  • 采用液压平推对夹夹具,夹持可靠方便;超静音液压站,噪音≤50dB;

  • 采用直角坐标机械手取样、上样、卸样,德国西门子PLC作为核心控制元件,伺

  • 服电机控制动作及光电感应器进行辅助定位,保证机械手移动的准确性;

  • 横截面测量装置采用德国HEIDENHAIN光栅尺,测量准确,并具有自动校准功能;

  • 采用杠杆式全自动引伸计,试样过程自动跟踪测量,精度高,测量范围大,稳定可靠;

  • 多功能、易操作领航者软件;配备丰富且不断增加的试验方法标准库(GB、ASTM、ISO、DIN、EN、BS等);

  • 具有自动控制和数据处理功能;支持数据信息通过网络方式传送功能;具有试验数据实时保护功能,意外停电情况下,试验数据可人工恢复。


主机及送样系统技术参数

型号

ETM105D-A

项目名称

技术参数

主机

最大试验力

100kN

精度等级

0.5级

驱动方式

电子式交流伺服

拉伸夹头间最大距离

1150mm

有效试验宽度

600mm

试验力分辨率

最大变形量的±1/500000FS

位移示值相对误差

±0.5%

位移分辨率

0.025μm

横梁速度调节范围

0.001-500mm/min任意可调

恒力、恒位移控制范围

0.5-100%FS

测量范围

0.4%FS-100%FS

闭环数据采样频率

1000Hz

全自动引伸计

纵向引伸计

标距范围

15-205mm

标距误差

±0.5%

测量范围

0-80mm(350mm测量臂)0-100mm(450mm测量臂)

分辨力

0.25%或0.5μm,取最大值

准确度等级

0.5级

示值误差

变形为0-0.3mm时,0.0015mm

变形为0.3-100mm时,≤0.5%

夹持厚度或直径范围

板材:0.2-40mm,棒材Φ2-Φ40mm

变形测量精度

0.5级

横向引伸计

标距范围

12-25mm

试样厚度

0.2-6mm

变形测量范围

0-3mm(横向标距12mm),0-8mm(横向标距25mm)

分辨力

0.05μm

示值误差

变形为0-0.3mm时,≤0.0015mm

变形为0.3-8mm时,≤0.5%

精度等级

0.5级

开口宽度

30mm

夹持点

单边四点

液压平推

夹具

夹持方式

双面平推

最大夹持力

150kN

最大夹持面积

60X65mm

夹具开口宽度

0-30mm

对中精度

0.2mm

夹具厚度范围

0.1—6mm

横截面测量装置

范围

宽度

10-50mm

厚度

0-20mm

误差

宽度误差

≤0.01mm

厚度误差

0.1-3mm时,≤0.003mm

3-5mm时,≤0.1%

分辨力

≤0.001mm

试样托盘

托盘数量

3


托盘存放试样数量

120根


试样架宽度

250mm-320mm(可调)

试样尺寸

试样厚度

0.1-6mm

试样总长250-300mm
试样平行宽度12.5、20、25mm
试样平行长度60-120mm
试样原始标距50-100mm

工作效率

22 根/小时


电源要求三相五线制 380VAC±10%,50Hz,5kW 单相 220VAC±10%,50Hz,1kW
设备外形尺寸主机:1144×632×2500  试样架: 2200×1210×1300(mm)
设备重量主机:1500kg  试样架:500kg

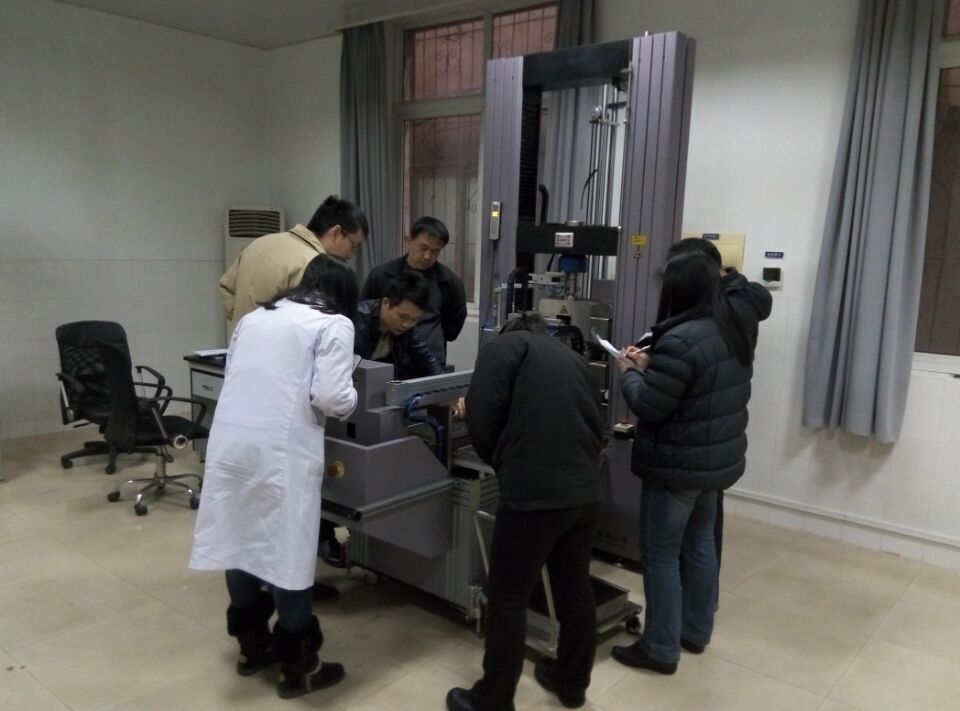

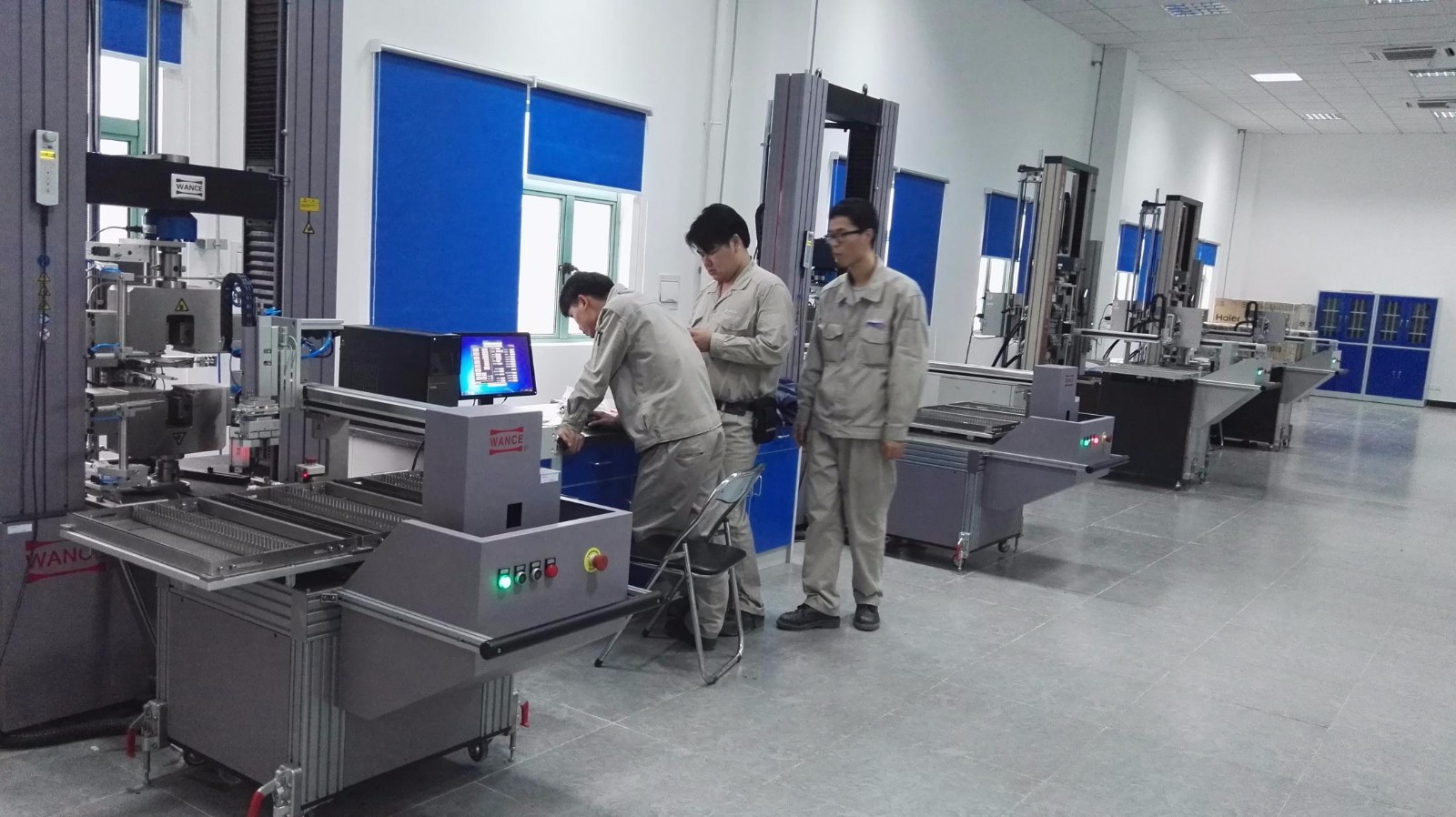

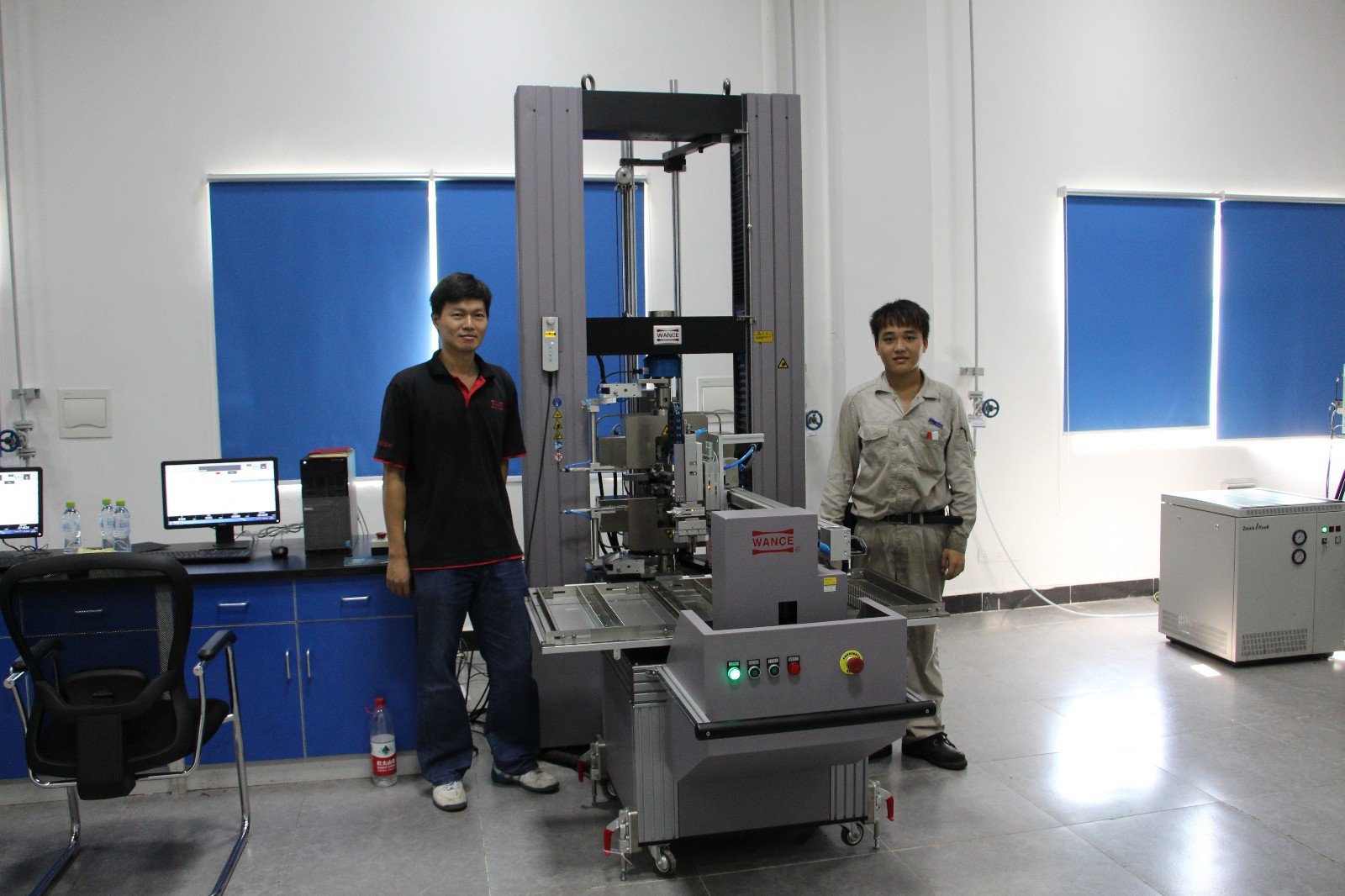

   该试验机主要用于对批量的相同或不同规格金属薄板试样的拉伸试验,能自动测定n、r值等力学拉伸性能数据,能够自动计算和显示各个特征点或用户指定点的真实应力、应变值。宝钢集团湛江钢铁、武钢研究院等都使用了万测的该试验机。

宝钢集团湛江钢铁厂 (2).JPG全自动拉力试验机1.jpg
