功能总述:
微机控制电液伺服压力试验机具有力闭环的伺服控制功能,能够实现等负荷加载。试验力全程不分档,全程一个分辨力。试验力示值相对误差±0.5%以内、试验量程范围1%-100%FS。电气控制、软件操作满足GB/T 50081普通混凝土抗压强度试验方法,尤其适合于要长时间连续工作的试验场所。可实现长时间保持载荷、保载精度高,可设定复杂的压缩试验程序。配置相应夹具可满足其它标准的抗压试验要求,试验数据可通过数据接口传输给网络。适用于水泥、混凝土、岩石的抗压强度试验、配以适当的夹具和测量装置可满足混凝土的劈裂试验、静压弹性模量试验。
相关标准:
GB/T 2611《试验机通用技术要求》
GB/T50081《普通混凝土力学性能试验方法标准》
JJG 139 《拉力、压力和万能试验机检定规程》
技术参数:
型号 最大试验力 | HCT605A 600kN | HCT106A 1000kN | HCT206A 2000kN | HCT306A 3000kN |
准确度等级 | 0.5级 | |||
试验力示值相对误差 | ±0.5%以内 | |||
试验力测量范围 | 1%-100%FS(全程不分档) | |||
试验力分辨力 | 1/500000FS | |||
活塞行程 | 140mm | |||
活塞上升最大速度 | 100mm/min | 90mm/min | 60mm/min | |
立柱间距离 | 460mm | 540mm | ||
上下压板距离 | 320mm | |||
上下压板距离调节方式 | 活塞升降调节、垫板调节 | |||
压板尺寸 | Φ300mm | |||
活塞运动方向控制 | 双向油缸 | |||
主机外形尺寸 | 600×410×1350 | mm | 700×530×1505mm | |
油源外形尺寸 | 1150×600×920mm | |||
电源 | 三相五线制380VAC±10%,50Hz,4kW | 三相五线制380VAC±10%,50Hz,5kW | ||
主机重量(kg) | 2000kg | 2500kg |

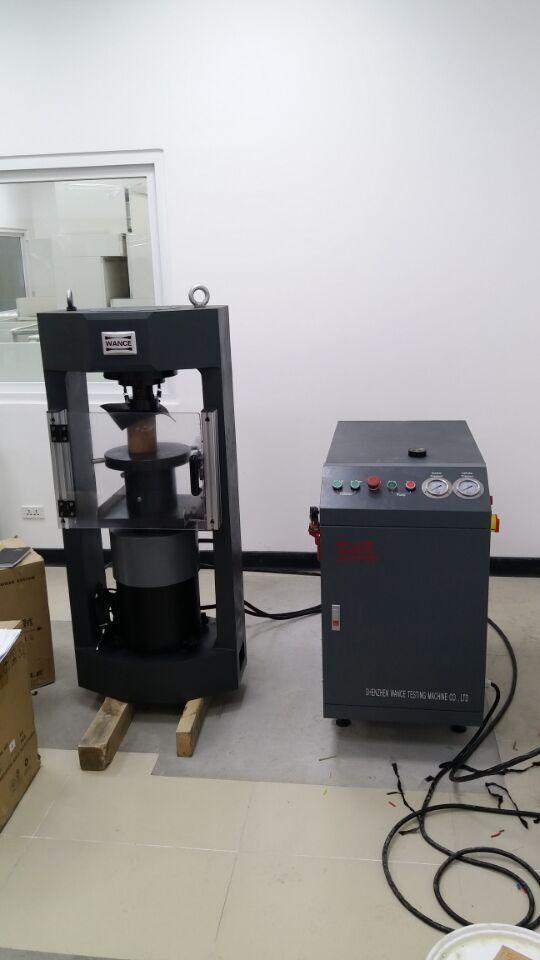

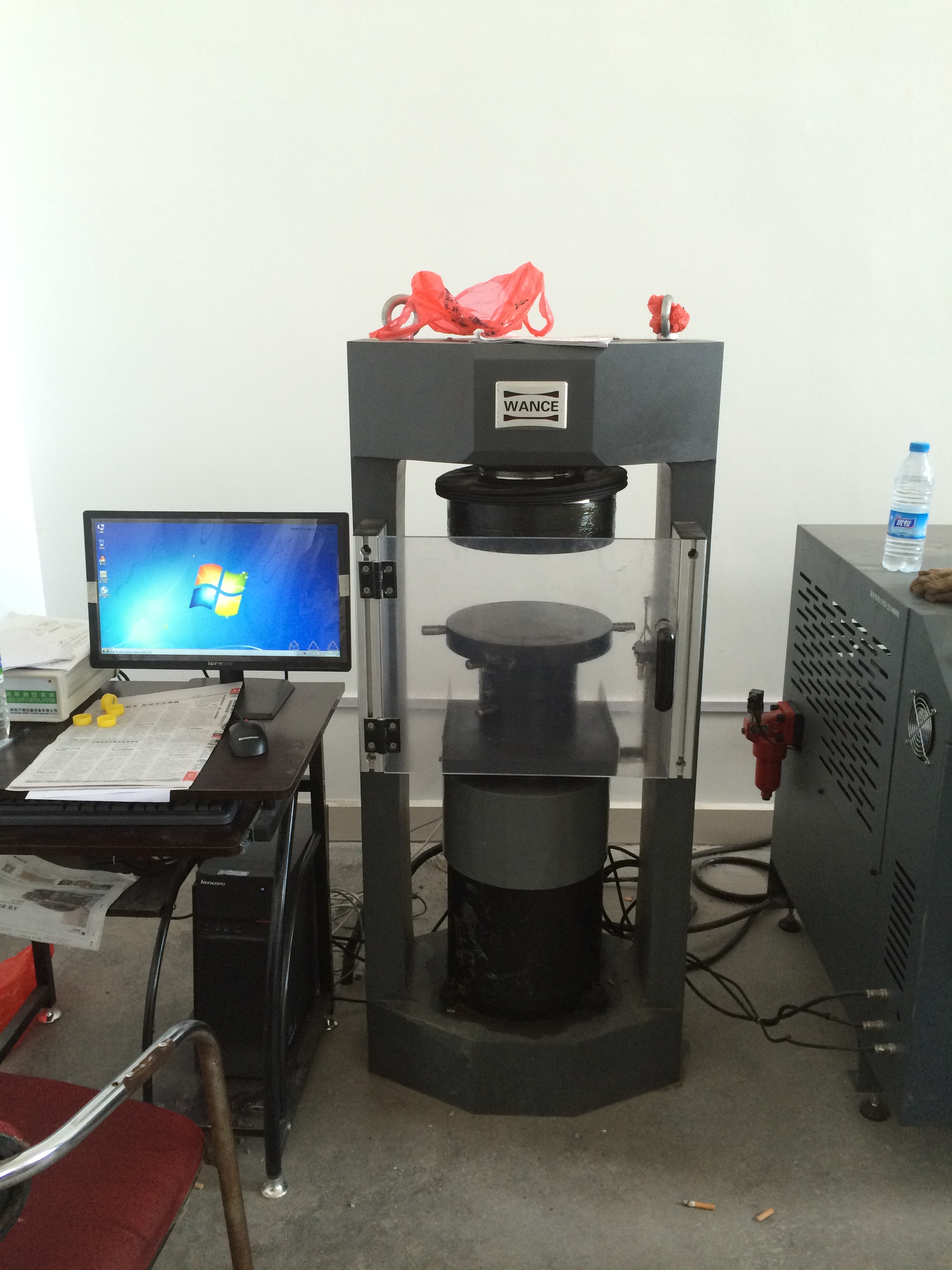

本系列试验机适用于各种混凝土、水泥胶砂、岩石等工程建筑材料的抗压缩性能的试验。越南河静钢铁、宜春市建工建材检测中心都使用了万测的该试验机。
