中船重工集团公司第七二五研究所：15000J大型摆锤示波冲击试验机

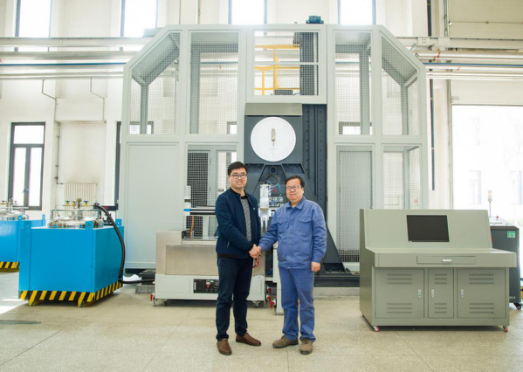

中国船舶重工集团公司（简称中船重工，CSIC）成立于1999年7月1日，是由原中国船舶工业总公司部分企事业单位重组成立的特大型国有企业，主要从事海军装备、民用船舶及配套、非船舶装备的研发生产，是中国船舶行业唯一一家世界500强企业。购置了万测研发的15000J大型摆锤示波冲击试验机。
该设备是我公司研发又一款大能量的摆锤冲击试验机，本机主要用于进行管线钢和中厚钢板铁素体钢的落锤撕裂试验，即DWTT试验；以及中厚钢板铁素体钢的动态撕裂试验，即DT试验。试验时将一定质量的锤体提升到一定高度，然后由静止释放，锤体自由下落冲击到试样，使试样撕裂。通过观察试样断裂面的特征，来研究判断材料的抗冲击性能。
该试验机具备仪器化冲击（示波冲击）功能，准确测量出试样断裂时的力-位移曲线，求取冲击力的各特征值，为研究材料的抗冲击性能提供量化依据和结果。同时，该试验机实现自动提锤、送样、冲击、断裂试样收集、再抓锤提锤的过程。
我公司本设备的设计工程师具有10年以上的同类设备设计经验，对国内外的同类产品深入了解，采用的技术结合相应的国家标准，设计出的15000J大型摆锤示波冲击试验机，同时我公司具有多年同类设备的生产经验和成熟的制造技术，生产出的15000J大型摆锤示波冲击试验机，具有优良的品质和可靠性、良好的操作性和方便的维修性以及安全性。
设备名称：大型摆锤示波冲击试验机
设备型号：PIT154E
产品用途：主要用于进行管线钢和中厚钢板铁素体钢的落锤撕裂试验，即DWTT试验；以及中厚钢板铁素体钢的动态撕裂试验，即DT试验。
制造商：深圳万测试验设备有限公司
产品用途：15000大型摆锤示波冲击试验机主要用于进行管线钢和中厚钢板铁素体钢的落锤撕裂试验，即DWTT试验；以及中厚钢板铁素体钢的动态撕裂试验，即DT试验。试验时将一定质量的锤体提升到一定高度，然后由静止释放，锤体自由落体冲击到试样，使试样撕裂
GB/T 5482-2007 《金属材料动态撕裂试验方法》
GB/T 8363-2007《铁素体钢落锤撕裂试验方法》
GB/T 19748-20057《钢材 夏比V形缺口摆锤冲击试验仪器化试验方法》
最大冲击能量：不小于15000J（最大可达20000J）
能量选择（4档）：7500J、10000J、12500J、15000J
摆锤预扬角：81.6°～135°
冲击速度： 5.0m/s～7.0m/s
摆锤力矩(冲击常数): 8786.8N.m
摆锤中心至试样中心距离：1500mm
角度精度：度盘0.5°、数字0.025°
试样支座跨距(可调)：DT试验：406±1.5mm、500±1.5mm、600±1.5mm
DWTT试验：254+1.5mm
冲击刀夹角：30°（0°）
冲击刀和支座硬度： 60～64HRC
冲击刀圆弧半径：DT试验：38±0.3mm ；DWTT试验：25±0.2mm
试样支座端部圆弧半径：DT试验：35±0.8mm；DWTT试验：14.3±1.0mm
试样支座支承面倾角：11°
冲击刀中心线与支座中心线偏差：≤±1.0mm
试样规格：
DT试验：460×120×25mm
550×160×32mm
650×200×40mm
DWTT试验：305×76.2×5～45mm
自动取样冷却装置
制冷方式：液氮
试样容量：6个
使用温度： 40℃～-100℃
温度控制精度：1℃
降温速度： 约1.5℃/min
自动送样试样对中偏差：≤0.8mm
试样从露出液面开始至被冲断的时间：9秒
高度控制和测量误差：≤0±8mm。
限位开关、光电开关均采用欧姆龙进产品，确保提升、降落控制准确。
示波冲击系统：
力值传感器最大载荷：150kN
力传感器误差：≤±1.0％
采样频率（数据采集分辨力）：2000kHz
模数转换器位数： 16位
频率响应不小于500kHz
测速传感器变送器响应时间：≤0.02ms
位移测量误差：≤±1%
设备总功率：6kW
设备外型尺寸：3600x3100x6500mm
设备重量：约20000kg
