本期将介绍同轴度调节装置、疲劳试验机、复合材料落锤冲击试验机。
一、同轴度调节装置
复合材料进行力学性能测试时，试验机不同轴会使试样在试验过程中产生弯曲，引起试样提前失效破坏。加装同轴度调节环，配合同轴度检定仪来调试试验机同轴度，确保同轴精度满足标准（ASTM E1012、ISO 23788等）要求。

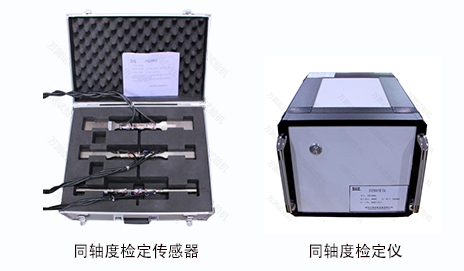

万测自主研制的CD404A型同轴度检定仪，具有上、中、下共十二路应变输出，检测过程中可实时显示试验机的同轴度。

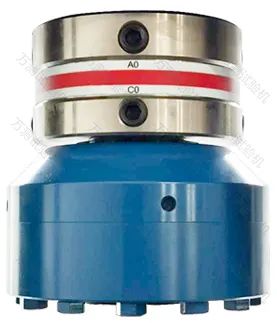

同轴度调节环（与传感器串联）

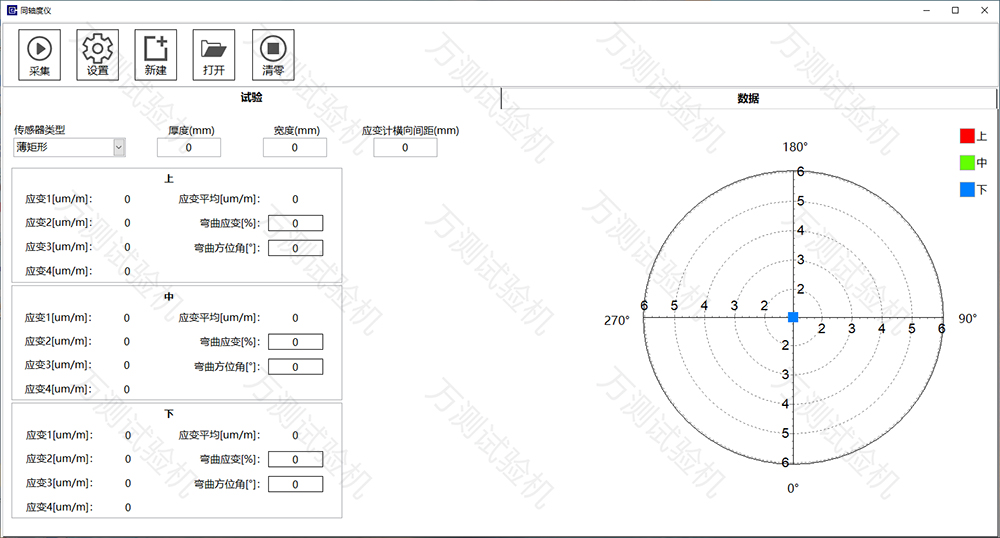

同轴度检定仪专用软件
二、HDT系列电液伺服疲劳试验机

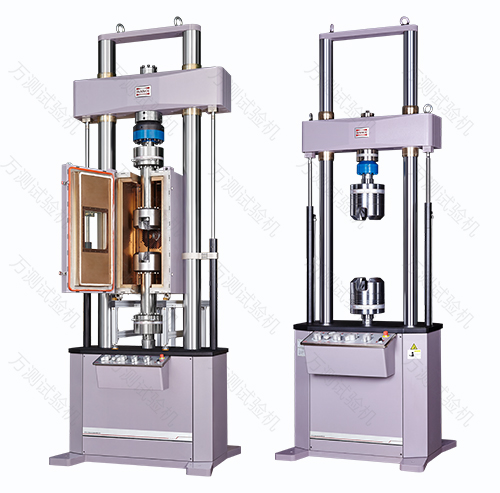

电液伺服疲劳试验机
常用试验标准：
GB/T 16779、GB/T 27595、ASTM D3479、ASTM D671、ASTM D6115、ASTM D2990、ASTM C480等。

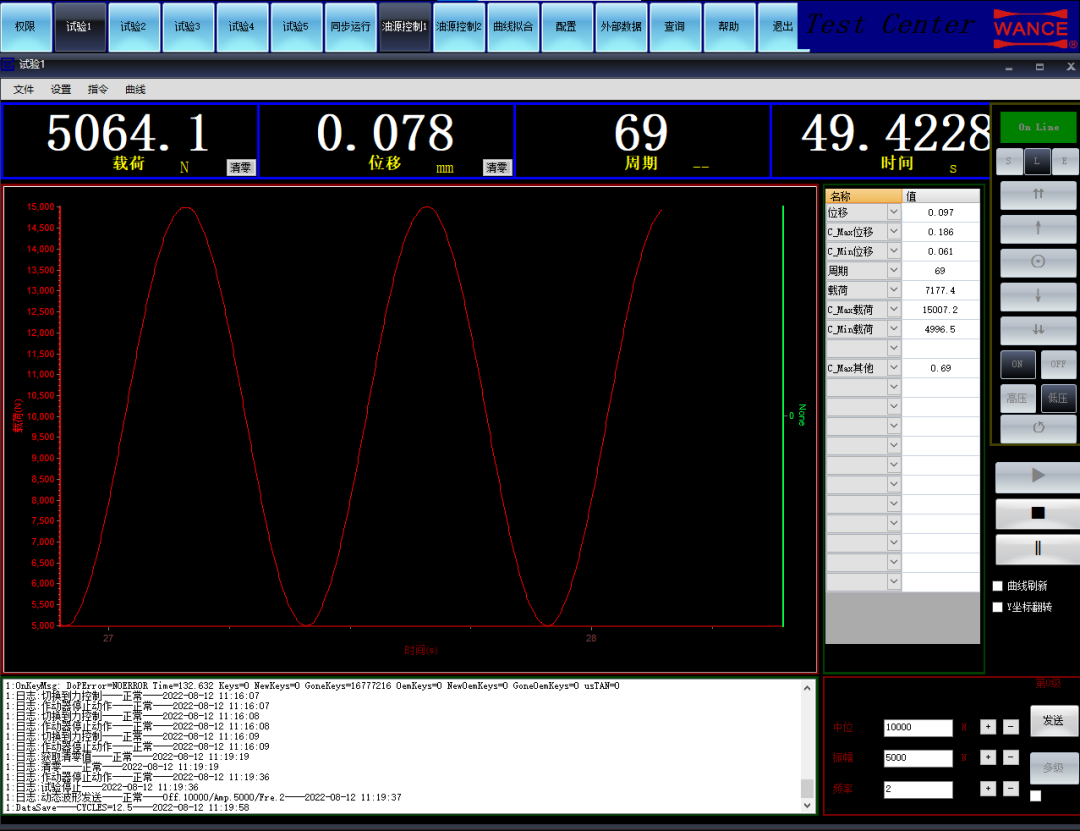

电液伺服疲劳试验机试验软件界面
技术参数：
型号 | HDT504B | HDT105B | HDT255B |
最大动态试验力(kN) | ±50 | ±100 | ±250 |
最大静态试验力(kN) | 50 | 100 | 250 |
试验力示值精度 | 0.5% | ||
位移测量范围(mm) | 0～150(±75) | ||
位移测量分辨率(mm) | 0.001 | ||
位移测量示值相对误差 | 0.5% | ||
试验波形 | 正弦波、三角波、方波等 | ||
主机尺寸(mm) | 1050×780×2800 | 1050×780×3050 | 1200×900×3250 |
油源尺寸(mm) | 800×1300×1150 | 800×1300×1150 | 800×1550×1150 |
总功率(kW) | 25 | 40 | 60 |
注：以上尺寸、功率等均为不配置环境箱的参数。 | |||
三、DIT302E复合材料落锤冲击试验机

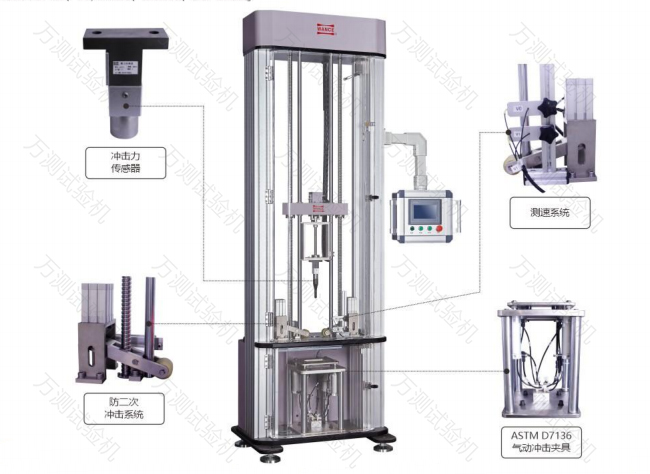

复合材料落锤冲击试验机
设备特点：
可对试验结果进行定量分析；
防二冲系统可有效防止锤头二次冲击试样；
抓脱锤装置可自锁，安全性高；
锤体提升速度快，精度高；
气动夹具装夹试样方便快捷；
自动化程度高。
常用试验标准：
ASTM D7136、GB/T 21239、EN 6038、ISO 18352等。

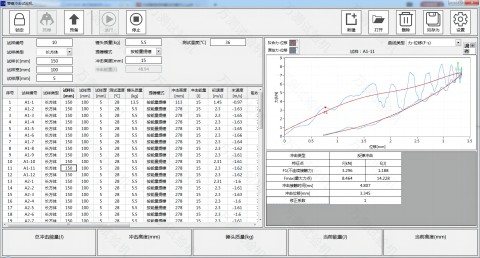

复合材料落锤冲击试验机试验软件界面
技术参数：
设备型号 | DIT302E |
能量范围(J) | 6～300 |
冲击速度(m/s) | 1.4～4.65 |
冲击高度（mm） | 110～1100 |
质量范围（kg） | 5.5～29.5 |
传感器量程（kN） | 25、100 |
锤头尺寸（mm） | D16/D12.7 |
设备尺寸（mm） | 1450x670x2630 |
设备总重（kg） | 550 |
