对于材料在加工或者使用过程中，裂纹的出现是不可避免的，因此用断裂力学研究裂纹的扩展特性，保证带裂纹的构件不致因裂纹扩展而断裂，就需要研究这些材料的疲劳裂纹扩展规律。所以研究疲劳裂纹扩展规律在工程设计及应用中是必要的。

相关标准：ASTM E647 ，ISO 12108，GB/T 6398。

二、关于试样

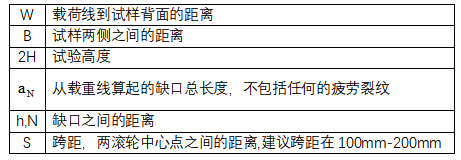

       裂纹试验的大多数试验需要特定形状的试样，在上述标准中对试样有详细描述。在参数设置时可以选择不同的试样形状，市面上常用的试样形状有CT(直通型)和SEN(B)(三点弯曲)。试样形状及尺寸信息会直接影响结果，在测量尺寸时应准确测量。

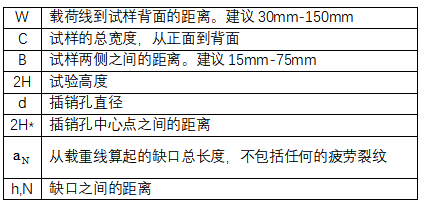

CT试样(直通型)：

直通型缺口紧凑拉伸试样

SEN(B)试样：

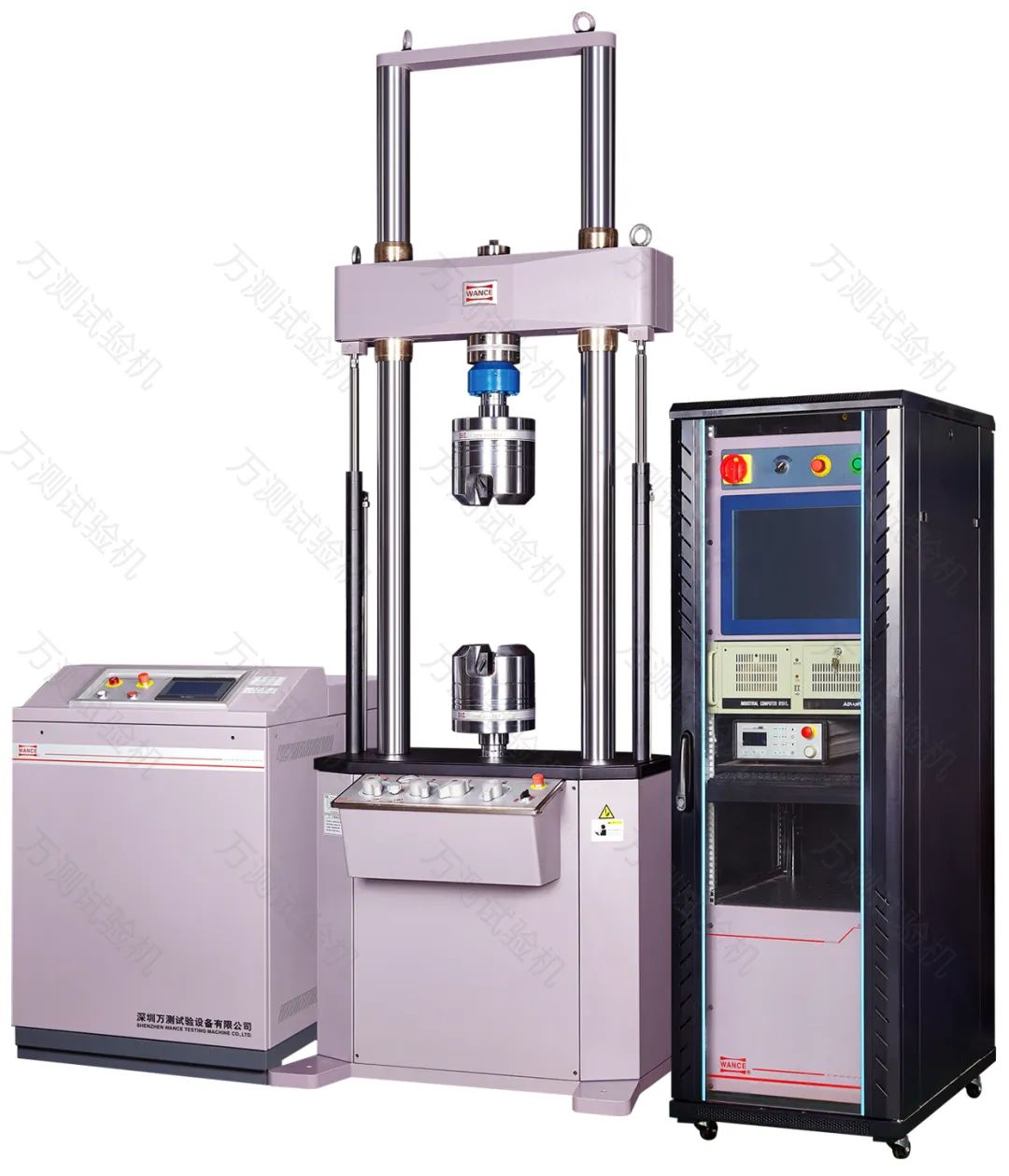

三、关于设备：电液伺服疲劳试验机

• 规格型号：HDT254B、HDT504B、HDT105B、HDT255B

• 最大试验力（kN）：25、50、100、250

• 试验力测量范围：2%~100%FS

• 试验力示值精度：0.5%

• 作动器行程（mm）：150（±75）

• 位移测量分辨率：0.001

• 试验频率（Hz）：0.01~50



  COD引伸计：Epsilon 3541系列

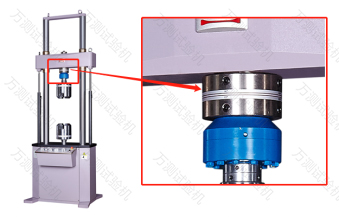

  同轴度调整装置

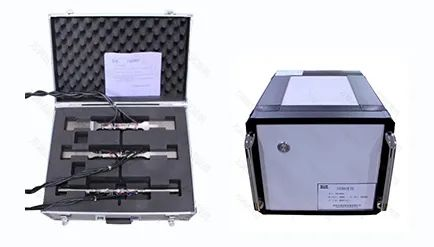

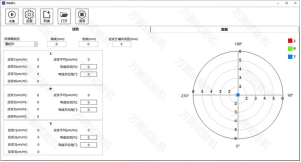

  同轴度测试仪(选配)

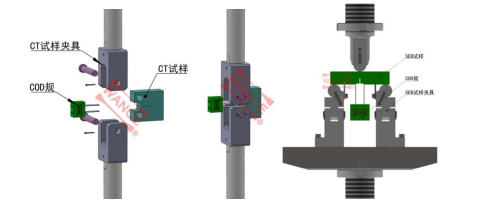

  试验工装：拉伸工装，三点弯曲工装

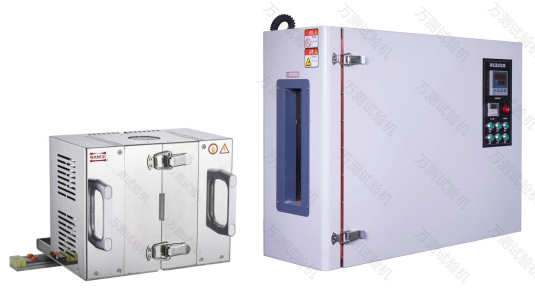

  高温炉或环境箱(选配)

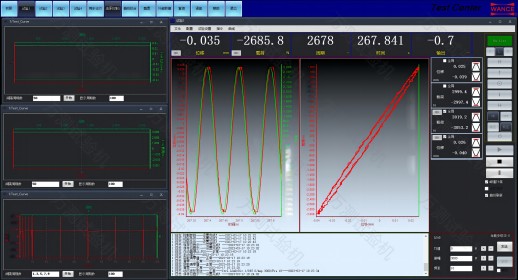

  试验软件：万测自主研发Test_Center软件含断裂力学分析

四、 关于计算公式：

1. 应力强度因子K计算：

2. 形状因子g计算：

2.1 CT试样形状因子g：

2.2 SENB试样形状因子g：

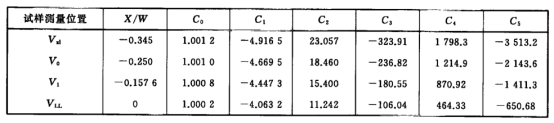

3. 裂纹长度(柔度法)计算

3.1对于CT试样：

3.2对于SEB弯曲压缩试样测量缺口张开位移位置a/W计算：

五、关于裂纹扩展试验

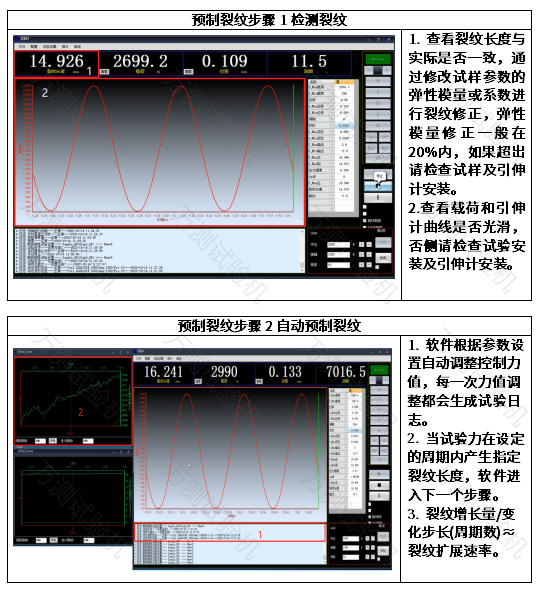

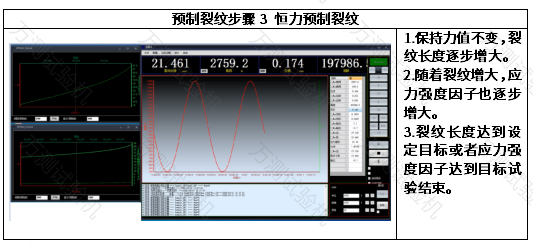

1. 预制裂纹

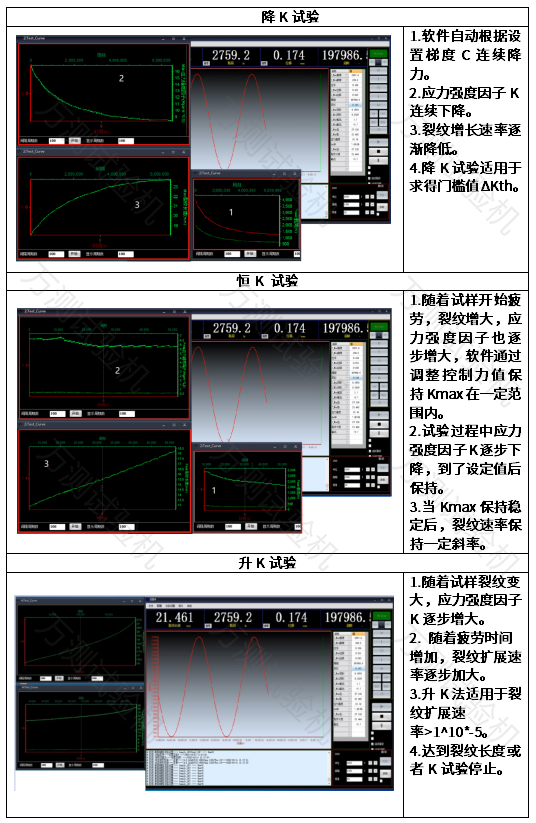

2. 裂纹扩展

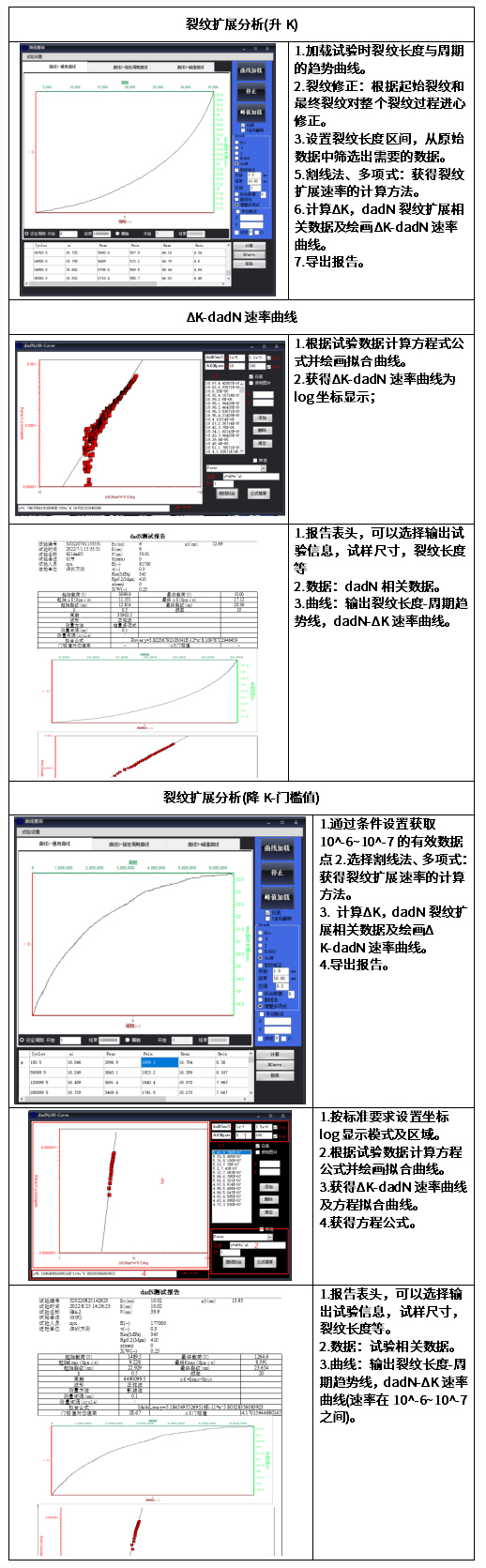

六、裂纹扩展数据分析
